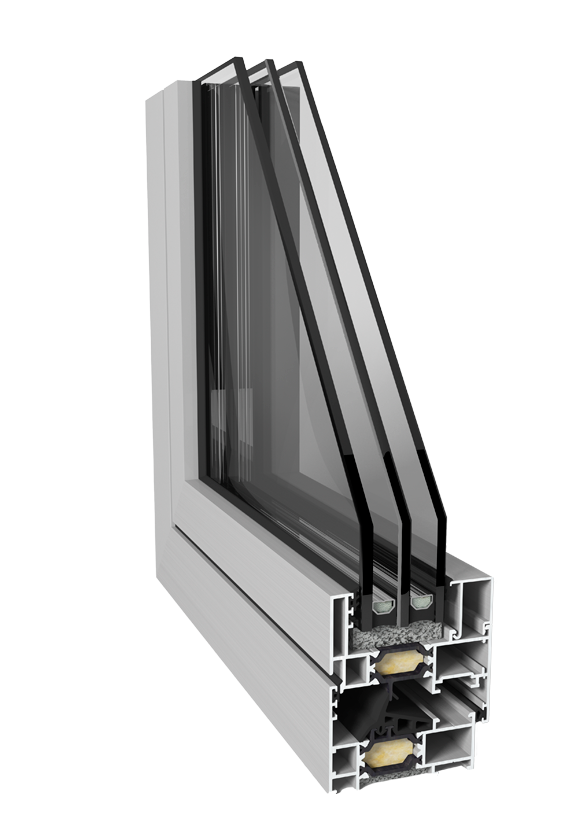

Q77+

La serie Q77+ es un sistema de cámara europea con rotura de puente térmico (transmitancia térmica del nudo U= 1,60) para ventanas o puertas, estando indicada para la edificación arquitectónica ya que combina el diseño estético y la eficiencia energética a un precio moderado. Compuesta por marcos y hoja tubulares de corte a inglete unidos por escuadras de fundición. Con triple junta de cierre en EPDM que permite cumplir con los requisitos de alta permeabilidad al aire y estanqueidad al agua. Su diseño de líneas actuales además de la limitada anchura del sistema permite su aplicación en variadas construcciones, incluso con espesores de pared reducidos. Con una amplia gama de accesorios que le permiten diversidad de aperturas y personalización a la carta. La utilización de herrajes ocultos le da un aspecto minimalista, ya que las bisagras no están a la vista. Con posibilidad de herraje antiefracción, ofreciendo un máximo nivel de seguridad.

Posibilidades de apertura: Fijos, abisagradas de 1 y 2 hojas, oscilobatientes de 1 y 2 hojas, basculantes de apertura interior, apertura exterior en 1 y 2 hojas, proyectantes de apertura exterior, y osciloparalela.

Marcos de 70 mm.

Hojas de 77 mm.

Sección frontal vista desde 89,1 mm.

Varillas aislantes de poliamida 6.6 GF25 (reforzada tridimensionalmente con un 25% de fibra de vidrio) de 30 mm. de longitud.

Estética de líneas rectas y elípticas.

Características técnicas de la serie Q77+

Aperturas

  • Interior: practicable, oscilobatiente, abatible, plegable y osciloparalela
  • Exterior: practicable y proyectante deslizante

Secciones

  • Marco de 70 mm
  • Hoja de 77 mm

Longitud de poliamida

  • 30 mm

Cortes

A inglete

Uniones

  • Escuadras de fundición de 14, 26 o 40 mm de altura
  • Escuadra de alineamiento y fijación exterior con leva a presión
  • Escuadra de alineamiento en ala interior de hoja

Junquillos

  • Redondeado (clipado o grapa) con cortes a 45º o 90º
  • Recto con corte a 90º

Acristalamiento

De 22 a 56 mm

Estanqueidad

Triple junta de EPDM

Espesor medio teórico

  • Ventana 1,5 mm
  • Puerta 1,7 mm

Coeficiente de transmisión térmica

Para una ventana de 1230 x 1480 mm sobre distintas configuraciones de vidrio entre los rangos Ug = 0,5 a 3,5 W/m2K

  • Uw = 1,3 – 3,1 W/m2K

Zonas de cumplimiento del CTE

Zonas de cumplimiento del CTE*: α A B C D E * en función de la trasmitancia del vidrio
Clasificación

Sobre una ventana oscilobatiente de 2 hojas de 1230 x 1480 mm

  • Permeabilidad al aire: Clase 4
  • Estanqueidad al agua: Clase E750
  • Resistencia al viento: Clase C5
Aislamiento acústico

Cálculo según norma UNE-EN 14351-1;2006+A1;201 1

  • Acristalamiento 6/cámara/4 Rw (C;Ctr) – 34 (-1;-4) dB
  • Acristalamiento 8/cámara/6 Rw (C;Ctr) – 35 (-1;-5) dB
  • Acristalamiento 6/cámara/3+3 Rw (C;Ctr) – 34 (-1;-4) dB
Seguridad

Ensayo según norma UNE-EN 14609:2004

  • Capacidad de los dispositivos de seguridad: APTO
