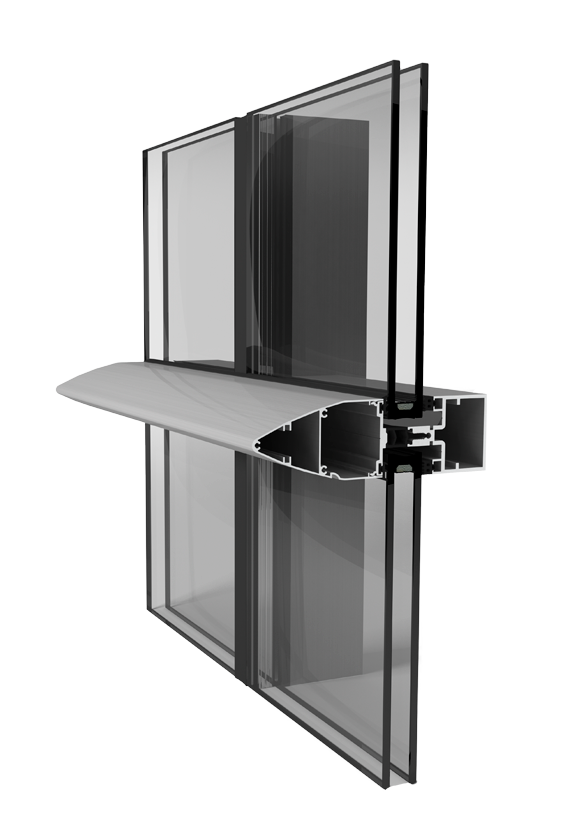

Q55 MC Trama Horizontal

La serie Q55MC Trama Horizontal ofrece grandes prestaciones en cuanto a transmitancia se refiere gracias a los intercalarios de poliamida 66 GF25 de 17,5mm o 35mm. La sección vista en el interior de los montantes y travesaños de sólo 55mm. Sin duda alguna este sistema es la opción preferida por los diseñadores tanto por su diseño como por sus grandes prestaciones.

La serie Q55MC Trama Horizontal garantiza altas prestaciones de aislamiento térmico, acústico, estanqueidad al agua y resistencia al aire gracias al sistema de juntas en EPDM, es por lo tanto una de las series que ofrece mayor relación calidad-precio del mercado.

Especialmente diseñado para edificaciones con estilo industrial ya que combina diseño con líneas actuales además de una gran eficiencia energética. El diseño con líneas además de su limitada anchura, permite su aplicación en diferentes estilos arquitectónicos.

Posibilidades de apertura: Fijos y proyectantes de apertura exterior (ventana italiana)
Montantes y travesaños de módulo de 55mm.
Sección frontal vista desde 55mm. Sistema intercalario sólo 23mm de silicona vista frontalmente.

Varillas aislantes de poliamida 6.6 GF25 (reforzada tridimensionalmente con un 25% de fibra de vidrio) de 17,5 y 35,5mm de longitud.

Espesor teórico entre 2,5 y 5,5mm.

Características técnicas de la serie Q55 MC TAPETA

Perfiles

En aleación 6063 según UNE 38337 o aleación 6060 según UNE 38350 y tratamiento T5

Secciones

  • Montantes y travesaños de 55,5 mm
  • Profundidades desde 46 hasta 218,5 mm, con un frente visto de 55,5 mm

Espesor medio

  • Montantes y travesaños 2,5 mm

Cortes

  • Recto entre montantes y travesaños
  • Inglete mediante escuadras de fundición para marcos y hojas proyectantes

Uniones

  • Embudos fijos de zamak de colocación frontal
  • Embudos de fundición antigiro para colocación lateral
  • Perfil de aluminio para uniones reforzadas de colocación lateral

Intercalarios poliamida

  • de 17,5 mm
  • de 35 mm

Acristalamiento

 De 4 a 52 mm

Estanqueidad

  • de la unión montante-travesaño mediante sellado del embudo de fijación
  • de la estructura con los vidrios medientas junta exterior e interior en EPDM

Aperturas

  • Proyectante deslizante oculta en inoxidable austenítico de hasta 180 kilos y 2500 mm de altura
  • Paralela oculta en inoxidable austenítico de hasta 200 kilos y 250 mm de apertura
  • Posibilidad de acoplar cualquier apertura del resto de sistemas QSYSTEMS

Clasificación

Fachada ligera de 3000 x 3000 mm

  • Permeabilidad al aire: Clase 4
  • Estanqueidad al agua: Clase R7
  • Resistencia al viento: ±1200 Pa

Coeficiente de transmisión térmica

Para un módulo de 1230 x 1480 mm sobre distintas configuraciones de vidrio entre los rangos Ug = 0,5 a 3,5 W/m²K

  • Uw = 1,1 – 2,9 W/m2K

Zonas de cumplimiento del CTE

Zonas de cumplimiento del CTE*: α A B C D E * en función de la trasmitancia del vidrio

Aislamiento acústico

Cálculo según norma UNE-EN 14351-1;2006+A1;201 1

  • Acristalamiento 6/cámara/4 Rw (C;Ctr) – 34 (-1;-4) dB
  • Acristalamiento 8/cámara/6 Rw (C;Ctr) – 35 (-1;-5) dB
  • Acristalamiento 6/cámara/3+3 Rw (C;Ctr) – 34 (-1;-4) dB
