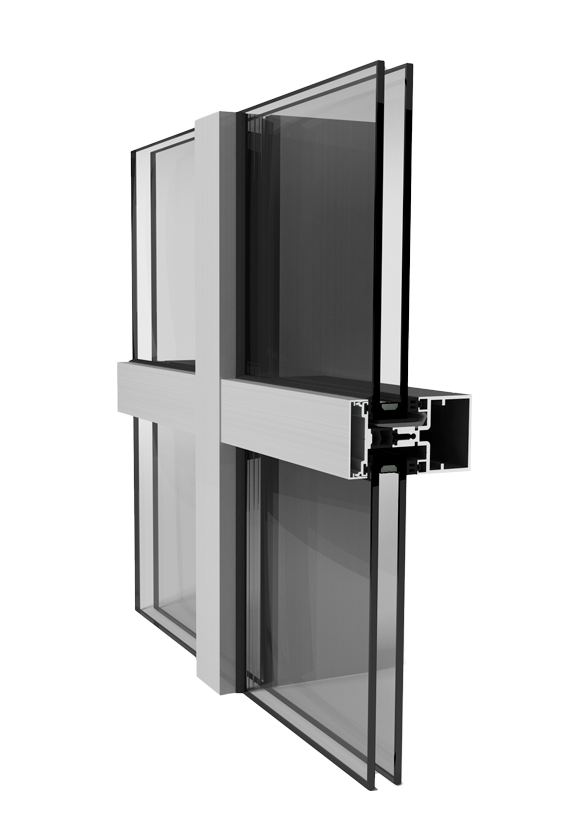

Q55 MC Tapeta
La serie Q55MC es un sistema de muro cortina de tapetas vistas con rotura de puente térmico que, además, cuenta con una transmitancia térmica del nudoU= 1,70. Un sistema con una excelente relación calidad-precio, que se adapta a todo tipo de edificaciones arquitectónicas pues,su diseño de líneas actuales además de la limitada anchura del sistema, permite su aplicación en cualquier construcción.
A pesar de su versatilidad, la serie Q55MC está especialmente recomendada para edificaciones industriales que necesitan apostar por un diseño estético. Caracterizada por su gran eficiencia energética, por lo que se convierte en la solución perfecta para diseñadores y arquitectos. Cabe destacar que la serie Q55MC Tapeta garantiza altas prestaciones de aislamiento térmico, acústico, estanqueidad al agua y resistencia al aire.
Para que el desarrollo de los muros sea ligero y contemporáneo, la sección vista en el interior de los montajes y travesaños es de sólo 55mm. Ambos perfiles presentan canales de drenaje y ventilación, que aseguran la estanqueidad conjuntamente con el sistema de juntas en EPDM.
Posibilidades de apertura: Fijos, abisagradas de 1 y 2 hojas, oscilobatientes de 1 y 2 hojas, basculantes de apertura interior, apertura exterior en 1 y 2 hojas y proyectantes de apertura exterior (ventana italiana).
Montantes y travesaños de módulo de 55mm.
Sección frontal vista desde 55mm.
Varillas aislantes de poliamida 6.6 GF25 (reforzada tridimensionalmente con un 25% de fibra de vidrio) de 17,5 y 35mm de longitud.
Espesor teórico entre 2,5 y 5,5 mm.
Características técnicas de la serie Q55 MC TAPETA
Perfiles | En aleación 6063 según UNE 38337 o aleación 6060 según UNE 38350 y tratamiento T5 |
Secciones |
|
Espesor medio |
|
Cortes |
|
Uniones |
|
Intercalarios poliamida |
|
Acristalamiento | De 4 a 52 mm |
Estanqueidad |
|
Aperturas |
|
Clasificación | Fachada ligera de 3000 x 3000 mm
|
Coeficiente de transmisión térmica | Para un módulo de 1230 x 1480 mm sobre distintas configuraciones de vidrio entre los rangos Ug = 0,5 a 3,5 W/m²K
|
Zonas de cumplimiento del CTE | Zonas de cumplimiento del CTE*: α A B C D E * en función de la trasmitancia del vidrio |
Aislamiento acústico | Cálculo según norma UNE-EN 14351-1;2006+A1;201 1
|
