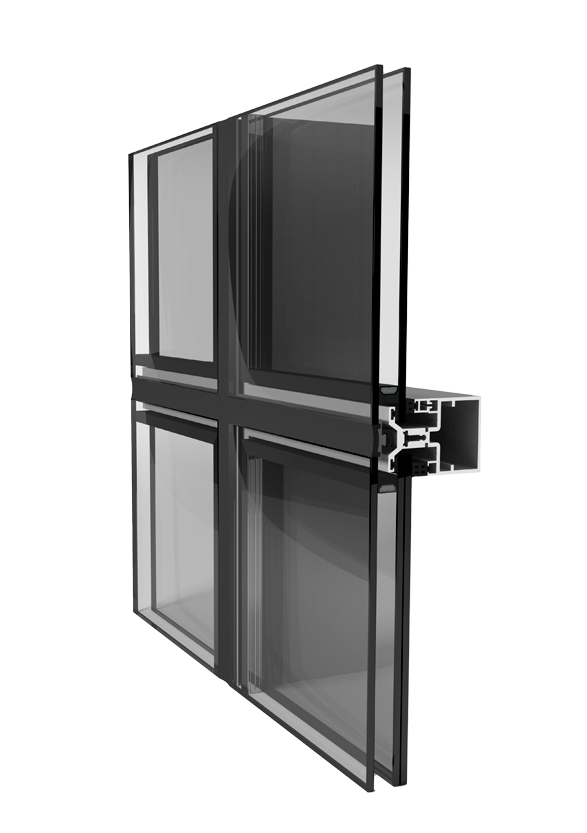

Q55 MC Estructural

La serie Q55MC Estructural es el sistema que proporciona mayor permeabilidad a la fachada ya que, posibilita crear pieles transparentes con la mínima presencia de aluminio visto. A esto hay que sumarle su excelente relación calidad-precio.

El sistema Q55MC Estructural ofrece grandes prestaciones de transmitancia gracias a los intercalarios de poliamida 66 GF25 de 17,5mm o 35mm. Un sistema de muro de cortina estructural con rotura de puente térmico (transmitancia térmica del nudo U= 1,70) está indicado para todo tipo de construcciones arquitectónicas, aunque es especialmente vistoso en construcciones industriales ya que, combina diseño estética con una gran eficiencia energética.

Si buscas construcciones arquitectónicas con grandes superficies vidriadas y al ras, el sistema de fijación interior es la serie que buscas. Mediante grapas de aluminio se fijará el vidrio a la perfilería portante. Este sistema requiere de un decalaje en la cámara del vidrio de 14mm.

Los perfiles de la serie Q55MC Estructural presentan canales de drenaje y ventilación, que aseguran la estanqueidad conjuntamente con el sistema de juntas en EPDM.

Posibilidad de aperturas: Fijos y proyectantes de apertura exterior (ventana italiana).

Montantes y travesaños de módulo de 55mm.

Sección frontal vista desde 55mm. Sistema intercalario sólo 23mm de silicona vista frontalmente.

Varillas aislantes de poliamida 6.6 GF25 (reforzada tridimensionalmente con un 25% de fibra de vidrio) de 17,5 y 35,5mm de longitud.
Espesor teórico entre 2,5 y 5,5mm.

Muro Cortina Estructural 2 by Qsystems Aluminio on Sketchfab

Características técnicas de la serie Q55 MC TAPETA

Perfiles	En aleación 6063 según UNE 38337 o aleación 6060 según UNE 38350 y tratamiento T5
Secciones	Montantes y travesaños de 55,5 mm Profundidades desde 46 hasta 218,5 mm, con un frente visto de 55,5 mm
Espesor medio	Montantes y travesaños 2,5 mm
Cortes	Recto entre montantes y travesaños Inglete mediante escuadras de fundición para marcos y hojas proyectantes
Uniones	Embudos fijos de zamak de colocación frontal Embudos de fundición antigiro para colocación lateral Perfil de aluminio para uniones reforzadas de colocación lateral
Intercalarios poliamida	de 17,5 mm de 35 mm
Acristalamiento	De 28 a 35 mm
Estanqueidad	de la unión montante-travesaño mediante sellado del embudo de fijación de la estructura con los vidrios medientas junta exterior e interior en EPDM
Aperturas	Proyectante deslizante oculta en inoxidable austenítico de hasta 180 kilos y 2500 mm de altura Paralela oculta en inoxidable austenítico de hasta 200 kilos y 250 mm de apertura Posibilidad de acoplar cualquier apertura del resto de sistemas QSYSTEMS
Clasificación	Fachada ligera de 3000 x 3000 mm Permeabilidad al aire: Clase 4 Estanqueidad al agua: Clase R7 Resistencia al viento: ±1200 Pa
Coeficiente de transmisión térmica	Para un módulo de 1230 x 1480 mm sobre distintas configuraciones de vidrio entre los rangos Ug = 0,5 a 3,5 W/m²K Uw = 1,1 – 2,9 W/m2K
Zonas de cumplimiento del CTE	Zonas de cumplimiento del CTE: α A B C D E en función de la trasmitancia del vidrio
Aislamiento acústico	Cálculo según norma UNE-EN 14351-1;2006+A1;201 1 Acristalamiento 6/cámara/4 Rw (C;Ctr) – 34 (-1;-4) dB Acristalamiento 8/cámara/6 Rw (C;Ctr) – 35 (-1;-5) dB Acristalamiento 6/cámara/3+3 Rw (C;Ctr) – 34 (-1;-4) dB
