Q150

La serie Q150 de última generación está recomendada para construcciones arquitectónicas con grandes superficies acristaladas, para dar mayor luminosidad y transparencia a los entornos del proyecto. Además, esta serie corredera ofrece grandes prestaciones a un precio contenido, pues presenta un aislamiento térmico y acústico de alto rendimiento, lo que se traduce en mayor comodidad residencial y mayor ahorro energético.

Disponibles dos versiones, corredera elevable por el cual las hojas se montan en un mecanismo que permiten su elevación durante la maniobra de apertura y el descenso en el cierre y corredera en línea, es decir no elevable, que permite la construcción de grandes dimensiones a un precio moderado.

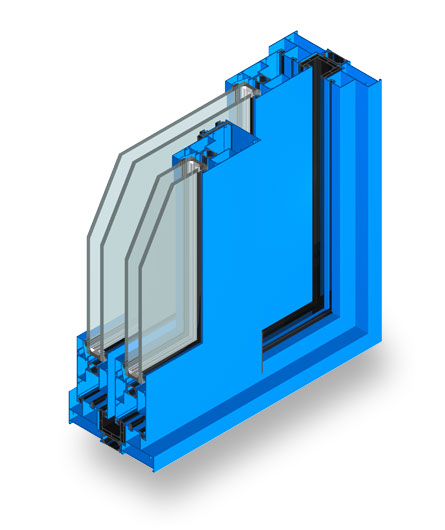

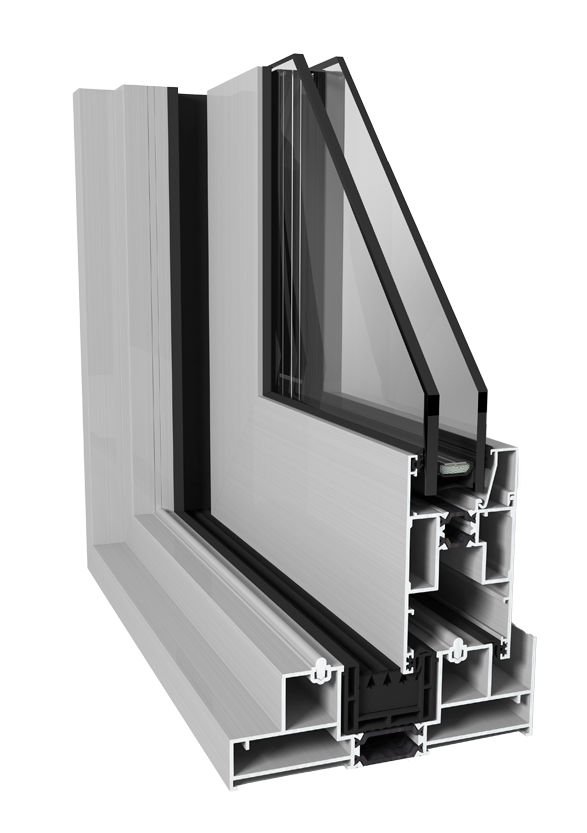

Compuesta por marco tubular de 150 mmm, marco tubular de 217mm en tres carriles y hoja tubular de 55mm. En rotura de puente térmico mediante varillas aislantes de poliamida 66 GF25 de 34 mm en marcos y de 18 mm en hojas. De corte a inglete unidos por escuadras de fundición, estanqueidad mediante juntas de EPDM y burlete siliconado con lamina central y con accesorios de cierre, estanqueidad y seguridad propios de la serie.

Posibilidades de apertura:Correderas de 2, 3 y 4 hojas. Posibilidad de alternar fijos.

Marcos de 150,0mm. Posibilidad de marcos tricarril de 217,0mm.

Hojas de 99,0×55,0mm. Posibilidad de hoja centro reforzada.

Sección frontal vista desde 140,0mm.

Varillas aislantes de poliamida 6.6 GF25 (reforzada tridimensionalmente con un 25% de fibra de vidrio) de 34,0 y 16,0mm. de longitud en marco y hoja respectivamente.

Características técnicas de la serie Q150

Aperturas

  • Corredera de 2 y 4 hojas
  • Corredera de 3 o 6 hojas en tres carriles
  • Corredera en línea de 2 y 4 hojas
  • Corredera en línea de 3 o 6 hojas en tres carriles

Secciones

  • Marco de 150 mm
  • Marco tricarril de 217 mm
  • Hoja de 55 mm

Longitud de poliamida

  • 34 mm en marcos
  • 18 mm en hojas

Cortes

A inglete

Uniones

  • Escuadras de fundición
  • Escuadra de alineamiento y fijación exterior con leva a presión, en hoja
  • Escuadra de alineamiento en alas de marco y hoja

Acristalamiento

De 6 a 40 mm

Deslizamiento

  • Rodamiento doble con agujas (Peso máximo 300Kg, opcional 400 Kg por hoja)
  • Guía de deslizamiento extraíble (En aluminio anodizado)

Estanqueidad

  • Elevable: Doble junta de EPDM actuando por compresión
  • En línea: Doble burlete con lámina central

Espesor medio teórico

  • Puerta 2 mm

Coeficiente de

transmisión térmica

Para una ventana de 3000 x 2500 mm sobre distintas configuraciones de vidrio entre los rangos Ug = 0,5 a 3,5 W/m²K

  • Uw = 1,2 – 3,1 W/m²K

Zonas de

cumplimiento del CTE

Zonas de cumplimiento del CTE*: α A B C D E * en función de la trasmitancia del vidrio

Clasificación

Sobre una corredera elevable de 2 hojas de 3000 x 2500 mm

  • Permeabilidad al aire: Clase 3
  • Estanqueidad al agua: Clase 7A
  • Resistencia al viento: Clase C3

Aislamiento acústico

Cálculo según norma UNE-EN 14351-1:2006+A1:2011

  • Acristalamiento 6/cámara/4 Rw (C;Ctr) – 29 (-1;-2) dB
  • Acristalamiento 8/cámara/6 Rw (C;Ctr) – 29 (-1;-2) dB
  • Acristalamiento 6/cámara/3+3 Rw (C;Ctr) – 29 (-1;-2) dB
